HZS75混凝土攪拌站安裝(圖文)

在新站安裝和架設設備之前，應根據製造商清單對攪拌站的所有部件和連接件進行清點，並檢查攪拌站設備在運輸過程中是否有損壞，如有損壞，應及時修理並清除設備上的灰塵和雜物。

安裝前，應根據基礎圖和現場條件進行布置，然後根據基礎圖的要求進行基礎施工。相對應的位置和尺寸應準確，基礎水平應使用水平儀器校準。主機基礎和水泥庫可同時施工。

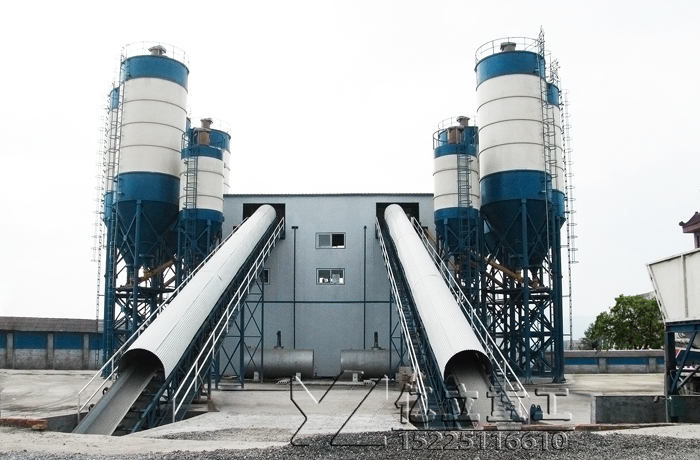

混凝土攪拌站

75混凝土攪拌站安裝步驟如下：

1.骨料配料係統的安裝

1.1將骨料配料係統吊至已鋪設的基礎上，並用地腳螺栓固定。

1.2將立板用楔板固定好拆掉，運輸時固定側板的銷軸將側板翻起，側板兩邊角鋼上的孔穿入立板的銷軸上，用楔板固定好。各側板固定好後用拉索將對應的側板拉緊，調整拉索，使鬆緊適度。

1.3將帶式輸送機掛在配料係統的機架上，安裝傳感器，調整帶式輸送機上方料鬥與卸料門之間的距離。

2.主機安裝
2.1可先將各走台、欄杆等與上機架連接好後整體吊裝，用螺栓將上、下機架連接並用地腳螺栓固定下機架，然後仔細檢查各連接點是否牢固，而後慢慢撤去吊車。

2.2吊裝料鬥滑輪支架、水泥和粉煤灰計量係統、水計量係統、添加劑計量係統等。

3.供水和液體外加劑係統安裝

所有管道安裝前應嚴格檢查，避免異物進入。

4.水泥倉和粉煤灰倉的安裝

將水泥倉(粉煤灰倉)的所有部件逐一組裝在地麵上(包括電路接線、梯子欄杆、水泥進料管、螺旋機吊繩等)，然後用吊車將水泥倉吊起就位，擰緊地腳螺栓，多方位全部檢查後撤去吊車(注意風力經常大於6級以上的地區要加纜風繩)。

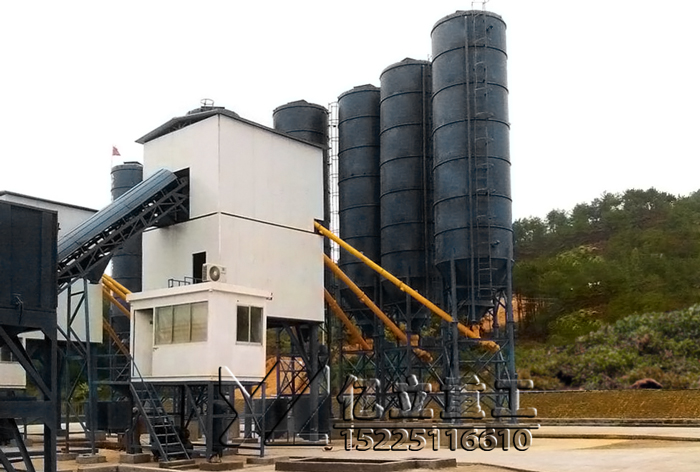

攪拌站設備

5.螺旋輸送機的安裝

在地麵組裝螺旋輸送機，將螺旋輸送機的進料端與水泥倉(粉煤灰倉)的出口連接，出口與水泥(粉煤灰)計量鬥連接，並固定懸掛鋼絲繩。

6.主控製室的安裝

組裝主控室底架並與地麵固定，然後吊裝主控室安裝其他部件(包括梯子、欄杆、平台等)，而後固定好所有連接螺栓。

7.連接好各氣路係統

注意：壓縮空氣過濾器接管方向為高進低出，三聯體應先分水濾氣器，再減壓閥後油霧器。

8、電氣係統安裝及注意事項

8.1要求供電電源需要有足夠容量電壓AC380V+5%頻率50HZ±1%。

8.2外部接線前，應檢查各部分電氣元件是否完好，固定是否牢固，連接螺絲不得鬆動，焊接部位不得脫落或腐蝕。

8.3根據電氣接線圖，連接電氣櫃、操作台以及電機、電磁閥、行程開關、照明燈的連接，並根據電氣控製原理總圖進行複核。

8.4根據電源係統的形式對設備采取良好的接地或接零保護措施，接地電阻≤4Q，如設備安裝高度高於四周建築物或處於多雷區需采取規範的避雷措施。

8.5外部布線布局應合理、美觀、大方。電源線和信號線應盡可能分開敷設。各部分接線排列應整齊，不接觸油、水和腐蝕性物質。布線和配電應符合相關標準。

8.6不得擅自改變電氣裝置或控製電路，不得擅自改變電氣保護裝置的整定值和規格。

8.7禁止非人員維護和操作攪拌站。

　　(來源：網絡)
