混凝土攪拌站控製係統故障處理方法(圖文)

混凝土攪拌站的控製係統是混凝土攪拌站關鍵的電氣設備，它的狀態好壞關係到商品混凝土的產量和質量。目前國內的商品混凝土攪拌站基本上都采用了微機控製係統，種類基本上有：

   (1) 早期的稱重儀表+單板機係統；

   (2) 單板機(帶顯示儀表)+上位機係統；

   (3) 稱重儀表+PLC+上位機係統；

   (4) 工控機係統；

   (5) 小型工業總線型係統；

   (6) 帶稱重模塊(帶顯示儀表)的PLC+上位機係統。

混凝土攪拌站

 由於微機控製係統的組成較複雜，故障定位也相對困難，為更大限度地降低生產上的損失，須實現混凝土微機控製係統故障的快速檢測定位。總的思路是：要熟悉微機控製係統工作原理以及各種機械動作的電氣邏輯關係，按照正確的電氣故障檢測流程，運用有效的檢測手段進行檢測，並結合邏輯分析和判斷，不斷縮小故障範圍，找出故障點。

 工控機係統直流電源的故障處理

故障現象

工控機係統全部輸出功能失靈故障，而工控機工作正常，隻是驅動部分無輸出信號，懷疑是一種共性的控製電源故障。

故障分析及故障處理

 分析該現象產生的原因，先考慮共用的控製電源出問題的可能性較大，檢查AC220V控製電源正常，而檢查DC24V和DCl2V電源輸出時，發現分別隻有13V和5V，經調整也達不到額定的輸出電壓。將負載拆下後，送電測量輸出電壓也無明顯好轉，故判斷該開關電源損壞，用萬用表分別測量開關電源驅動的2個負載線路電阻皆正常。

 為解決這個問題，用兩組DCl2V的蓄電池經過簡單的連接後，采用共地的方法輸出DC24V和DCl2V電源給控製係統，然而，當係統運行到1號砂秤排料時，相應的繼電器無輸出信號。經過仔細檢查發現該回路在控製台上的DB-37針形接頭線腳之間有焊錫短路，因現在DC24V和DCl2V電源采用共地，所以每當1號砂秤排料繼電器輸出信號就產生了對地短路現象。換上獨立的DC24V開關電源和DCl2V開關電源後係統工作正常。

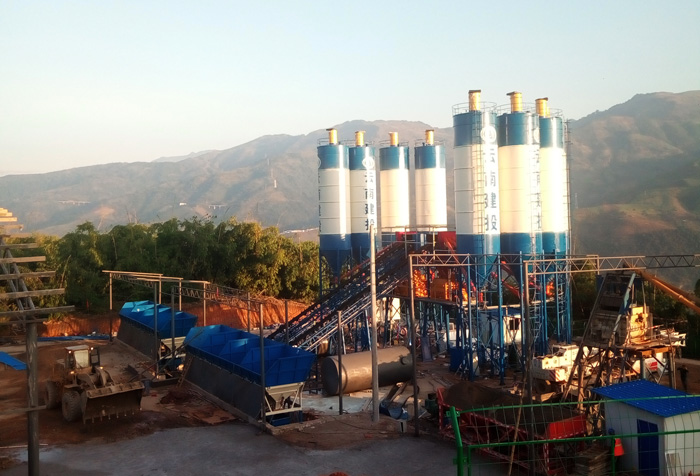

商混站_混凝土生產現場實拍

 機械原因引起係統稱量不準的故障處理

 故障現象

控製係統現無法自動工作，隻能由操作人員看顯示器上的各秤數據手動操作，誤差較大。管理人員反映該係統總是丟失水泥，上年度生產了4萬多m3混凝土，虧了近1500t水泥，損失40多萬元。技術人員檢查該站的電氣係統無明顯問題，多次用砝碼校水泥秤還非常準確，甚至還將該秤的上下軟連接拆下後校驗，也未發現問題，故障始終未得到及時處理。

 故障分析及檢查處理

  試驗中發現該係統在稱量過程中，若先稱量水泥，再對骨料、砂和水進行稱量，稱量後水泥秤出現少80-100kg的偏差值；若先稱量骨料、砂和水，後稱量水泥，則水泥秤增加了80～100kg偏差值。將水泥秤上口的軟連接放鬆些，試驗偏差值有所減少，但裝了幾車混凝土後偏差值又回到80kg左右。

  檢查係統及傳感器皆正常，從以上各種現象上來分析，水泥秤的偏差值與其它各秤加載的質量有關，而且非常有規律，隻有機械故障才能出現這種現象。懷疑2層橫梁在加載時有下沉現象，為此用卷尺測量在其它3台秤分別空載和重載時3層橫梁與2層橫梁之間的距離，發現兩種情況下的距離差達到10mm以上。這是係統出現上述故障的原因，當2層橫梁帶著水泥秤下沉10mm時，超過了軟連接的彈性極限，產生軟連接向上拉水泥秤的力，下沉的距離越大產生的拉力越大。後用4根小角鋼將2層橫梁與3層橫梁在水泥秤兩側連接，上述故障就再也未出現。

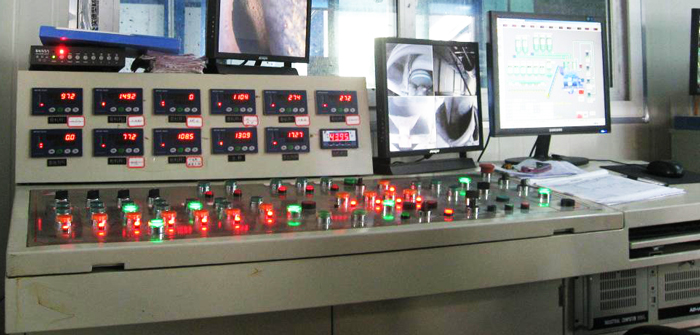

混凝土攪拌站控製係統

稱重儀表參數設定錯誤的處理

故障現象

水泥秤始終存在丟料現象。該攪拌站水泥上料部分采用了鬥式提升機上料到上位料倉儲存，再用蝶形閥門加料到秤鬥中稱量的辦法。有時蝶形閥門打開後出現阻料現象，若開始加料緩慢，待水泥秤稱量後排完料出現-80～-100kg的空秤值；若開始下料比較順暢，水泥秤排完料後空秤值就接近零值。該公司一年使用3萬t水泥，年底發現丟失了200～300t水泥，損失幾萬元。

故障分析及檢查處理

  該公司的管理人員以前曾做過試驗，方法是用數塊2.5kg的紅磚反複加載稱量試驗。一種方法：每過1s加載1-2塊紅磚，一直加到40塊磚即100kg左右仍顯示為零。二種方法：先同時加4塊紅磚，顯示為10kg，再一塊塊加紅磚，這時每加一塊紅磚顯示值增加2.5kg。分析了上述情況後，經過仔細研究儀表資料，試驗調整後發現，廠方調試人員為了方便，將5台秤的空秤zui小值全部設定為10kg，隻有減水劑秤的空秤zui小值設定為0.5kg。設定為10kg的zui小值對骨料秤來說很正常，對用鬥式提升機上料的水泥秤就有影響了，當啟動稱量時，水泥上料倉在料少於10kg的情況下，短時間內加入到秤裏的料量達不到10kg都被算成皮重，因此被算成皮重的水泥就丟失了。後將水泥秤的空秤zui小值設定為lkg，該水泥秤的稱重儀表沒再出現過丟料現象。

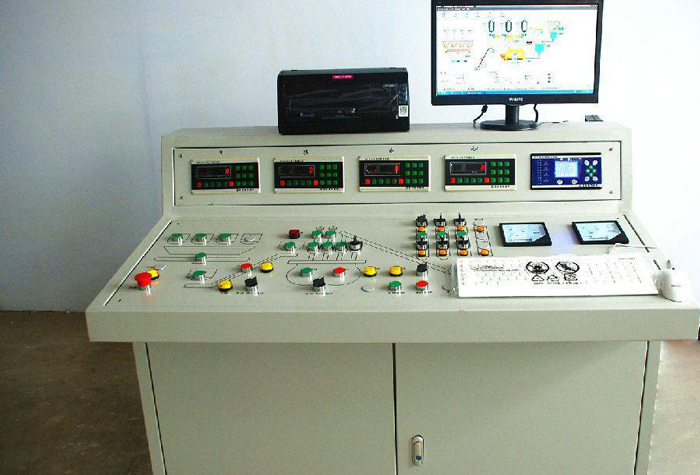

混凝土攪拌站控製係統
